Práca s 3E pluginom Okná a Dvere

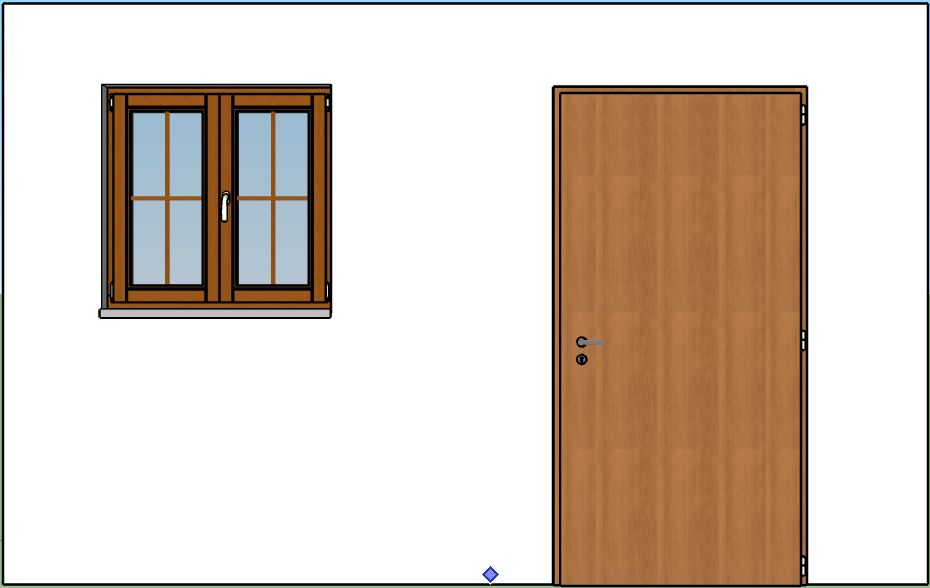

3E plugin Okná a dvere Vám pomôže rýchlo a jednoducho vkladať okná a dvere do pripravených stavebných otvorov vo Vašom návrhu.

Ako prvý krok je potrebné vytvoriť 3D pôdorys so stenami, v ktorých pomocou obdĺžnika a využitia nástroja pre Ťah/Tlak vytvoríte otvory požadovaných rozmerov.

Teraz je potrebné zapnúť plugin pomocou kliknutia na ikonu Ikona 3E pluginu Okná a dvere na paneli nástrojov alebo pomocou výberu z roletového menu Presah / 3E Dvere a Okná > Dvere alebo okná.

Ďalším krokom je zadanie rozmerov okna alebo dverí pomocou troch kliknutí myšou:
  1. kliknite na ľubovoľný roh otvoru
  2. kliknite na protiľahlý roh ako pri kreslení obdĺžnika
  3. tretím kliknutím zadajte hrúbku steny (dôležité pre vytvorenie parapetov alebo prahov) kliknutím na vonkajší okraj stavebného otvoru

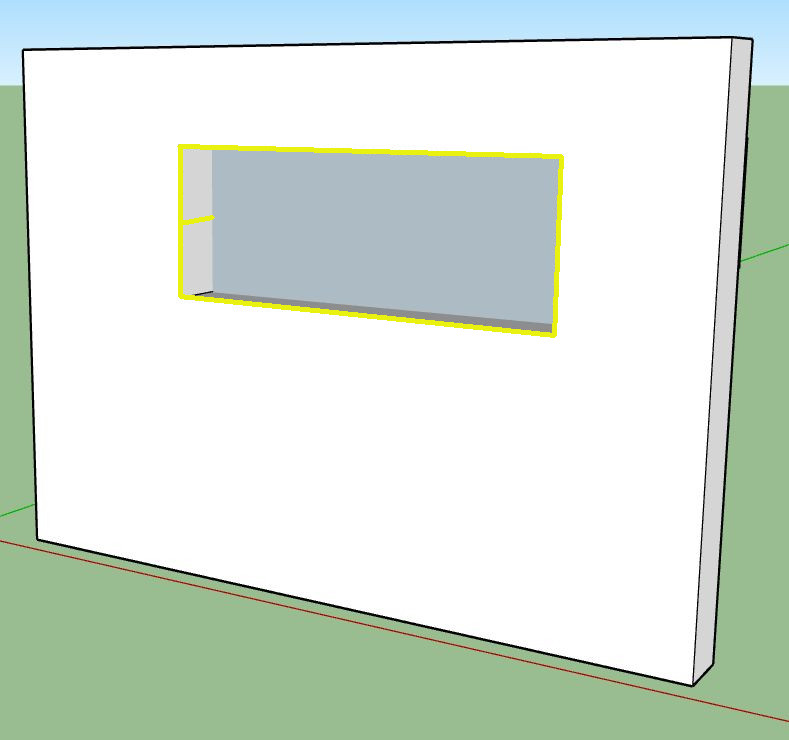

Nastavenie rozmerov otvoru

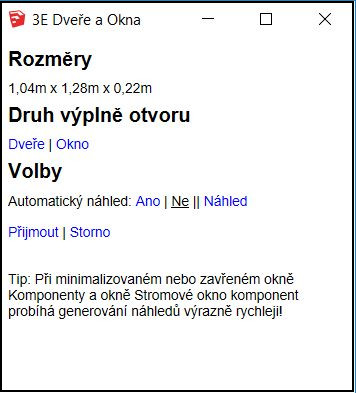

V pravej časti obrazovky sa objaví výberové okno, v ktorom musíte najskôr zvoliť, či si prajete vytvoriť dvere alebo okno.

Výberové okno 3E Okná a dvere

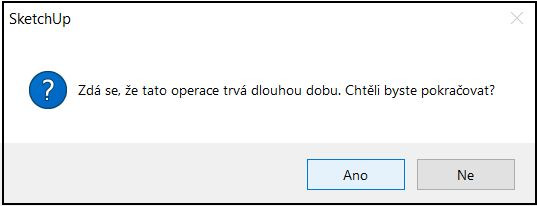

Je možné, že sa po výbere objaví nasledujúca otázka:

3E plugin Okná a dvere

Kliknite na "Áno", výpočet obvykle trvá len niekoľko sekúnd.

Následne sa objaví ponuka, v ktorej si môžete zvoliť:

PRE OKNÁ
SketchUp 3E plugin Oknaá a dvere
- Druh rámu
- Typ okna
- Materiál
- Parapet
- Pevnú priečku
- Mriežku
- Smer otvárania

PRE DVERE

- Krídlo dverí
- Typ kľučky
- Materiál
- Výplň
- Lištu
- Smer otvárania

Vzhľad okna / dverí sa mení plynule so zmenou parametrov, takže vidíte, aký bude konečný vzhľad upravovaného prvku.
Po ukončení výberu parametrov kliknite na voľbu "Prijať" v spodnej časti výberového okna.

Z vloženého okna alebo dverí sa vytvorí automaticky komponent, ktorý je možné ďalej upravovať.

Interakcia s dynamickými komponentami

Po kliknutí na roletové menu Nástroj / Interakcia sa spustí animácia otvárania okien a dverí.

Tipy na zrýchlenie operácií:

Ak jednotlivé operácie trvajú príliš dlho, môžete vypnúť automatický náhľad vo výberovom okne "Voľby - Automatický náhľad: Áno / Nie". Náhľad sa teraz nebude generovať automaticky po každej zmene, ale až na vyžiadaníe po nastavení parametrov.
Ďalšou možnosťou je minimalizovanie alebo úplné vypnutie okien Komponenty a Stromové okno komponentov.
